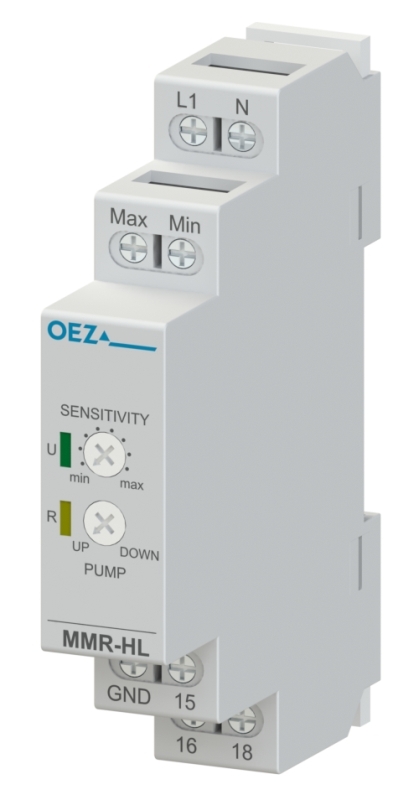

HLADINOVE RELE MMR-HL-001-A230 1CO 8A

Un AC 230 V, 1x přepínací kontakt 16 A

K hlídání maximální nebo minimální hladiny vodivé
kapaliny v nádobě.
Vysoký jmenovitý proud 16 A.
Mohou být použita k dočerpávání kapaliny (funkce UP)
nebo k odčerpávání (funkce DOWN). Pokud je nádoba
z vodivého materiálu, lze ji použít místo sondy GND.
K měření je použit střídavý proud, tím je zabráněno
elektrolýze kapaliny a oxidaci sond. Pracovní napětí
v měřicí smyčce je 12 V.
Světelná indikace přítomnosti napájecího napětí
(zelená LED).
Maximální vzdálenost elektrod 100 m při nastavené
citlivosti 100 %. Se snižující se citlivostí lze maximální
délku prodloužit až na 1 000 m. Platí při kapacitě kabelu
do 100 nF/km. V obou případech je nutno vyloučit
souběh se silovými kabely (vzdálenost mezi kabely
minimálně 20 cm).

Po připojení relé doporučujeme nastavit citlivost (regulační
kotouč SENSITIVITY) na maximum. Pokud žlutá
LED bliká, není dostatečný odstup signál/šum a je
třeba citlivost snižovat (regulační kotouč SENSITIVITY
otáčet doleva), než přestane LED blikat.
Pokud LED bliká i při minimální citlivosti, není zaručena
korektní funkčnost. V tomto případě je zapotřebí
učinit opatření k omezení šumu (jiný kabel, umístění
relé blíže k monitorovanému místu a pod.). Pokud
LED nebliká, je relé připraveno k použití.
Je vhodné stav odstupu signál/šum periodicky kontrolovat.
Při zhoršení podmínek (nárůstu šumu) začne
žlutá LED blikat.
Sondy nejsou součástí dodávky.
Funkční i při teplotách -20 °C.

Parametry produktu

Dimenzované řídicí napájecí napětí Us při DC
