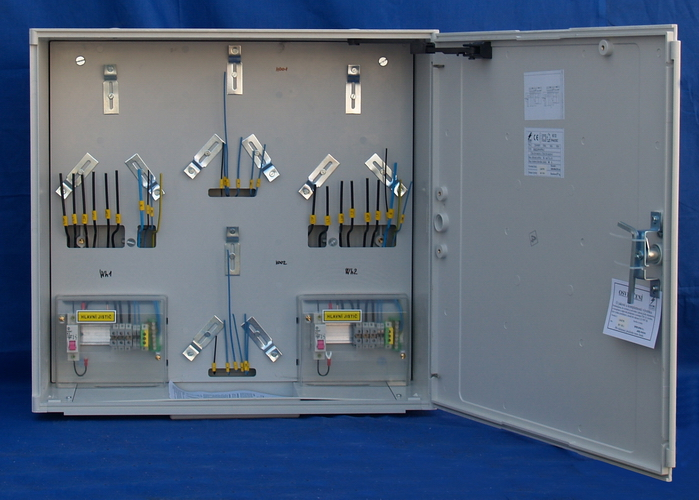

Rozvaděč elektroměrový ER222/NVP7P/63A/QM+FV, ČEZ, E.ON, DCK Holoubkov, 5941111444

Technické údaje:

Materiálové provedení

N - termoset

Konstrukční provedení

V - do výklenku

Způsob připojení vodičů - přívod

P - přímé připojení

Uzavírání dveří

7 - trnový klíč 6x6

Způsob připojení vodičů - vývod

P - přímé připojení

Specifikace výrobce

- standardní provedení

Jmenovité napětí Un

230/400 V

Jmenovité pracovní napětí Ue

230/400 V, AC

Jmenovité izolační napětí Ui

690 V, AC

Jmenovité impulzní výdržné napětí Uimp

6 kV (1,2/50)

Jmenovitý proud rozváděče InA

63 A

Jmenovitý proud obvodu (jištěného vývodu) Inc

63 A

Jmenovitý podmíněný zkratový proud Icc

10 kA

Jmenovitý kmitočet fn

50 Hz

Uzemňovací soustava

TN-C

Přístrojová výzbroj

jistič HDO B2/1, řadové svorky, svorka PEN

Stupeň ochrany krytem

IP44/IP20C

Stupeň mechanické ochrany

IK10

Základní ochrana (ochrana před dotykem živých částí)

uzavíratelný kryt

Ochrana při poruše (ochrana před dotykem neživých částí)

automatické odpojení od zdroje

Zařízení jistící před zkratem (SCPD)

jistič (rozsah vypínání a kategorie užití - char. B)

Stupeň hořlavosti

HB40, V0

Kategorie přepětí

IV

Stupeň znečištění

3

Prostředí EMC

B

Typ DBO

B

Typ měření

2x dvoutarifní

16 mm2

16 mm2

Rozměry (š x v x h)

620 x 640 x 250 mm

Hmotnost

20 kg

normy

ČSN EN 61439-1, ČSN EN 61439-3
